Informasi detil |
|||
Tempat asal | Cina | Nama merek | RICITE |
---|---|---|---|
Nomor model | RMI-FT | Nama produk: | RMD Fluoropolymer-Lined Magnetic Drive Centrifugal Pump |
Warna: | Merah, biru Disesuaikan | Kaliber: | 32-300mm |
MENGALIR: | 3,2-1000m3/jam | Mengangkat: | 8-150m |
Suhu: | -20℃ - +150℃(Sesuaikan sesuai kebutuhan+150 ℃ -+350 ℃) | Tekanan: | 0-1.6Mpa(Disesuaikan 1.6-30Mpa sesuai kebutuhan) |
Kekuatan: | 1.1-315KW | Aplikasi: | minyak bumi, kimia, farmasi, elektroplating |
Cahaya Tinggi: | pompa sentrifugal 1000 m3/jam,pompa sentrifugal 1,5 hp |

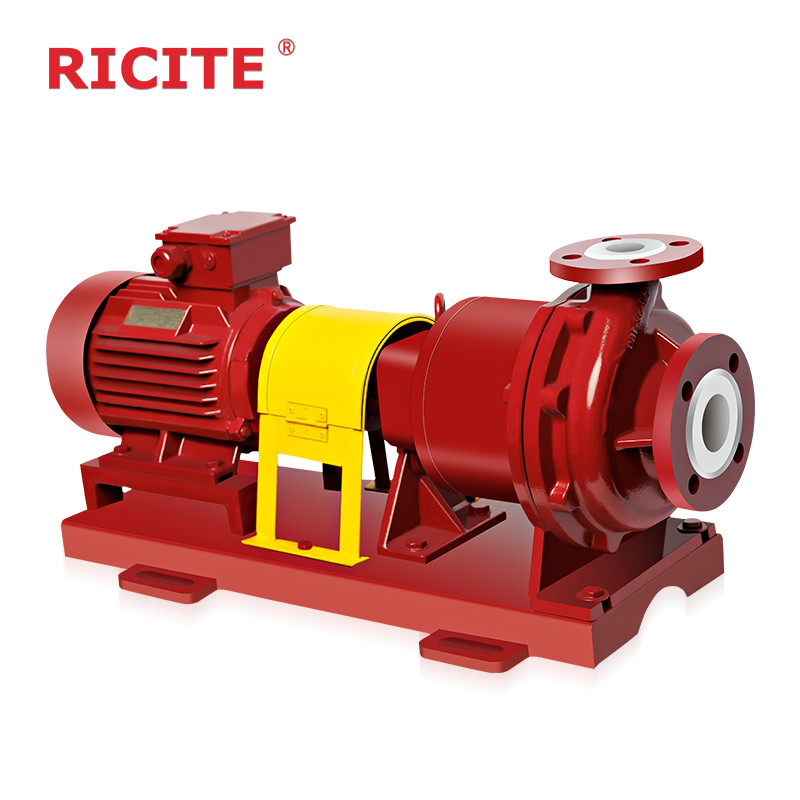

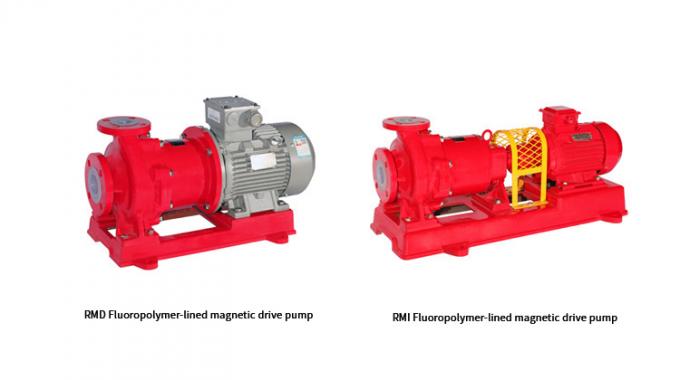

RMI Fluoropolymer-Lined Magnetic Drive Centrifugal Pump
Deskripsi
Fluorine lined magnetic pump is a new type of pump that applies modern magnetic mechanics principles and utilizes the magnetic transmission of permanent magnets to achieve contactless transmission of torqueKetika motor mendorong rotor luar (yaitu baja magnetik luar) untuk berputar, garis kekuatan magnetik melewati lengan isolasi untuk mendorong rotor dalam (yaitubaja magnetik dalam) dan impeller untuk berputar secara sinkronKomponen aliran semua terbuat dari fluoroplastik, yang dapat mengangkut setiap konsentrasi (kekuatan) asam, alkali Untuk media korosif seperti oksidant,Sleeve isolasi terbuat dari bahan khusus dengan sifat mekanik kekuatan tinggi, menghilangkan fenomena arus pusaran magnetik di pompa magnetik. Karena media yang terkurung dalam selang isolasi stasioner, tujuan tidak kebocoran pompa media dicapai,dan kebocoran segel poros dari pompa transmisi mekanis benar-benar diselesaikan.
Fitur
1. lapisan pompa, impeller dan kaleng terbuat dari PFA/FEP termoset, tanpa precipitasi kotoran, cocok untuk transportasi kemurnian tinggi, cairan kimia yang sangat korosif;
2. Bingkai pompa terbuat dari besi ductile, dan flanges mengikuti standar, kekuatan mekanik yang tinggi, dapat menahan beban pipa berat;
3Bagian basah dilapisi dengan bahan PFA / FEP, saluran aliran yang halus, kinerja hidraulik yang superior, kehilangan gesekan hidraulik yang lebih sedikit dan efisiensi tinggi;
4. poros, sarung bantalan, rotor dan stator semuanya terbuat dari SSiC, dengan karakteristik kekerasan tinggi, ketahanan haus tinggi dan ketahanan korosi yang tinggi;
5.Desain alur spiral yang unik dari lubang dalam lengan bantalan membuat pelumasan bantalan datar lebih nyaman dan lebih mudah untuk mengambil panas yang dihasilkan oleh gesekan selama berjalan;
6. sebuah kaleng sisipan ditambahkan ke kaleng, sehingga dapat menahan tekanan sistem yang lebih tinggi, dan dapat menghilangkan panas yang dihasilkan oleh arus pusaran magnetik yang disebabkan oleh lengan logam;
7Magnet bagian dalam dan luar terbuat dari bahan NdFeB dan samarium kobalt, dan permukaan magnet setinggi 3600 gauss,yang dapat dengan lancar mentransmisikan torsi motor ke impeller, dan tidak akan tergelincir dalam kondisi aliran yang besar, dan juga dapat mencegah rotor dalam impeller dari kontak dengan cincin dorong belakang,sehingga mencegah peleburan bagian fluoropolimer karena panas yang dihasilkan oleh fiksi, dan memastikan operasi stabil dari pompa magnet dalam aplikasi korosif tinggi;
8. Seluruh pompa mengadopsi struktur tarik-keluar, mudah untuk memelihara dan mengganti bagian, dan tidak perlu membongkar pipa.
Keuntungan
Keuntungannya adalah penggunaan penggerak magnetik tidak langsung internal dan eksternal, sepenuhnya menghilangkan segel poros pompa sentrifugal tradisional.Sleeve stainless steel dan sleeve isolasi bahan fluoroplastik digunakan antara medan magnet internal dan eksternal untuk sepenuhnya mengisolasiIni lebih dapat diandalkan untuk mengangkut cairan mudah terbakar, eksplosif, mudah menguap, dan berharga, dan benar-benar menghindari pekerjaan pemeliharaan selama penggunaan.
Aplikasi
Pompa magnetik yang dilapisi fluoropolymer cocok untuk mengangkut medium korosif tinggi tanpa partikel padat, pada suhu di bawah 150 °C, seperti asam sulfat, asam klorida, asam nitrat,alkali yang kuat, aqua regia, asam hidrofluorat, oksidant kuat, agen pengurangan, dll. Hal ini banyak digunakan dalam kimia, minyak bumi, penyulingan minyak, energi nuklir, bahan kimia, galvanisasi, elektrolisis, poliester,pupuk, industri farmasi, tenaga nuklir, dll, ideal untuk memberikan cairan yang sangat beracun, mudah terbakar, eksplosif, dimurnikan.

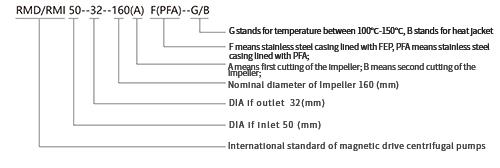

Kode Model
Parameter
Nama | TYPE | Aliran | Kepala | Suhu kerja | Kekuatan | Kecepatan | Dia dari Flange | Pernyataan |
Pompa penggerak magnetik berlapis fluoropolimer | RMI | 1.8-400m3/jam | 8-80m | -20 ~ 150 °C | 0.12-132kw | 2900/1450 r/min | 12-200mm | Untuk kebutuhan khusus dapat disesuaikan |
MODEL
Model | Q | H | n | K | Kekuatan poros | NPSH | Kekuatan Motor ((kW) | |||
Viskositas Medium ((g/cm3) | ||||||||||
m3/jam | L/s | m | r/menit | % | kW | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
Model | Q | H | n | K | Kekuatan poros | NPSH | Kekuatan Motor (kW) | |||
Viskositas Medium (g/cm3) | ||||||||||
m3/jam | L/s | m | r/menit | % | kW | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
Catatan: Silakan hubungi penjualan untuk informasi lebih lanjut.
Lembar tahan korosi
Ketahanan KorosiData | |||||||
Sedang |
Konsentrasi ≤% |
Suhu | Sedang |
Konsentrasi ≤% |
Suhu | ||
≤ 25°C | ≤ 95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | KOH | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
Hai | √ | √ | C1H2O | √ | √ | ||
asam sianida hidroklorida | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
Aqua regia* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
menunjukkan ketahanan korosi yang baik; × menunjukkan beberapa tingkat korosi; * Menunjukkan bahan yang harus dipilih; Tidak ditandai menunjukkan setiap konsentrasi dapat diterima. |
Lebih dari 10.000+ pelanggan di industri kimia, farmasi, energi baru, foil aluminium elektronik dan industri lainnya telah memilih produk RICITE (pompa drive magnetik, pompa motor kaleng kimia,Pompa diafragma, pompa sentrifugal segel mekanik, dll), dan Ricite (Zhejiang) Science & Technology Co., Ltd telah berpartisipasi dalam penyuntingan beberapa standar dan spesifikasi teknis industri,dan memenangkan kehormatan teknologi tinggiRicite (Zhejiang) Science & Technology Co., Ltd berkomitmen untuk memproduksi pompa bebas kebocoran,dan mematuhi tujuan mengembangkan pompa drive magnetik, pompa mesin kaleng kimia, dan pompa lainnya, dan mengejar inovasi teknologi dan menyediakan pompa dan layanan yang dapat diandalkan, hemat biaya dan hemat energi kepada pelanggan.
