Informasi detil |
|||
Place of Origin | China | Nama merek | RICITE |
---|---|---|---|
Nomor model | RMD-FT | Nama produk: | RMD Fluoropolymer-Lined Magnetic Drive Centrifugal Pump |
Warna: | Merah, biru Disesuaikan | Kaliber: | 32-300mm |
MENGALIR: | 3,2-1000m3/jam | Mengangkat: | 8-150m |
Suhu: | -20℃ - +150℃(Sesuaikan sesuai kebutuhan+150 ℃ -+350 ℃) | Tekanan: | 0-1.6Mpa(Disesuaikan 1.6-30Mpa sesuai kebutuhan) |
Kekuatan: | 1.1-315KW | Aplikasi: | minyak bumi, kimia, farmasi, elektroplating |
Cahaya Tinggi: | pompa penggerak magnet kecil,pompa penggerak magnet sealless sentrifugal,pompa penggerak mag stainless steel |

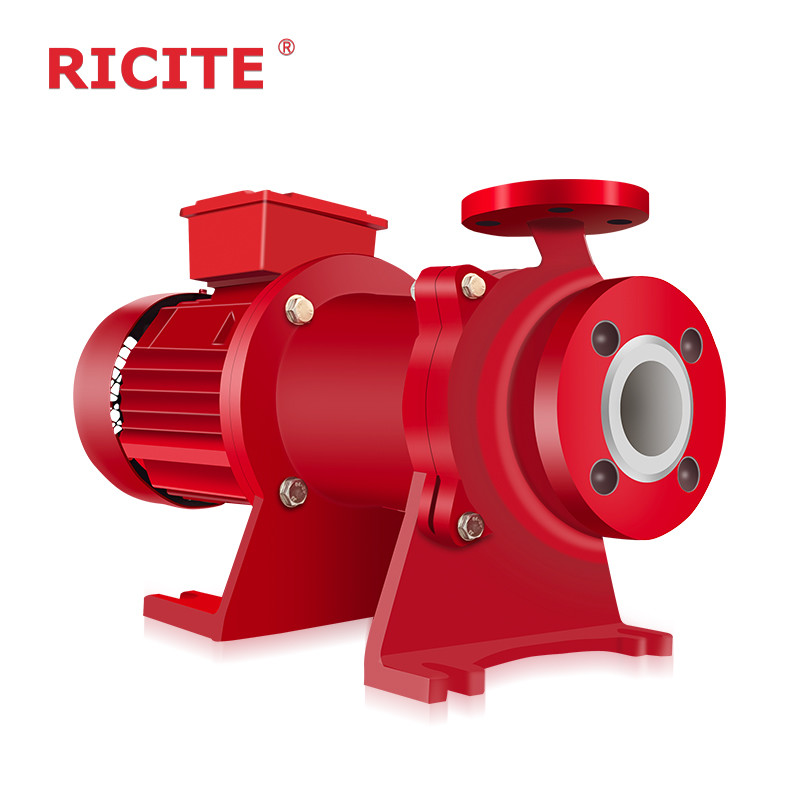

RMD Fluoropolymer-Lined Magnetic Drive Centrifugal Pump
Deskripsi
Pompa magnetik mengadopsi kopling magnetik untuk mengirimkan daya, benar-benar bebas kebocoran, ketika motor mendorong rotor magnetik luar untuk berputar,garis medan magnet melewati celah dan bisa, bertindak pada rotor magnetik bagian dalam, sehingga rotor pompa berputar secara sinkron dengan motor, dan mengirimkan torsi tanpa kontak mekanis.Tidak ada kebocoran yang mengurangi polusi, menghemat energi, dan melindungi kesehatan staf di jalur produksi.
Fitur
1. lapisan pompa, impeller dan kaleng terbuat dari PFA/FEP termoset, tanpa precipitasi kotoran, cocok untuk transportasi kemurnian tinggi, cairan kimia yang sangat korosif;
2. Bingkai pompa terbuat dari besi ductile, dan flanges mengikuti standar, kekuatan mekanik yang tinggi, dapat menahan beban pipa berat;
3Bagian basah dilapisi dengan bahan PFA / FEP, saluran aliran yang halus, kinerja hidraulik yang superior, kehilangan gesekan hidraulik yang lebih sedikit dan efisiensi tinggi;
4. poros, sarung bantalan, rotor dan stator semuanya terbuat dari SSiC, dengan karakteristik kekerasan tinggi, ketahanan haus tinggi dan ketahanan korosi yang tinggi;
5.Desain alur spiral yang unik dari lubang dalam lengan bantalan membuat pelumasan bantalan datar lebih nyaman dan lebih mudah untuk mengambil panas yang dihasilkan oleh gesekan selama berjalan;
6. sebuah kaleng sisipan ditambahkan ke kaleng, sehingga dapat menahan tekanan sistem yang lebih tinggi, dan dapat menghilangkan panas yang dihasilkan oleh arus pusaran magnetik yang disebabkan oleh lengan logam;
7Magnet bagian dalam dan luar terbuat dari bahan NdFeB dan samarium kobalt, dan permukaan magnet setinggi 3600 gauss,yang dapat dengan lancar mentransmisikan torsi motor ke impeller, dan tidak akan tergelincir dalam kondisi aliran yang besar, dan juga dapat mencegah rotor dalam impeller dari kontak dengan cincin dorong belakang,sehingga mencegah peleburan bagian fluoropolimer karena panas yang dihasilkan oleh fiksi, dan memastikan operasi stabil dari pompa magnet dalam aplikasi korosif tinggi;
8. Seluruh pompa mengadopsi struktur tarik-keluar, mudah untuk memelihara dan mengganti bagian, dan tidak perlu membongkar pipa.
Aplikasi
Pompa magnetik yang dilapisi fluoropolymer cocok untuk mengangkut medium korosif tinggi tanpa partikel padat, pada suhu di bawah 150 °C, seperti asam sulfat, asam klorida, asam nitrat,alkali yang kuat, aqua regia, asam hidrofluorat, oksidant kuat, agen pengurangan, dll. Hal ini banyak digunakan dalam kimia, minyak bumi, penyulingan minyak, energi nuklir, bahan kimia, galvanisasi, elektrolisis, poliester,pupuk, industri farmasi, tenaga nuklir, dll, ideal untuk memberikan cairan yang sangat beracun, mudah terbakar, eksplosif, dimurnikan.
Kode Model
Parameter
Nama | TYPE | Aliran | Kepala | Suhu kerja | Kekuatan | Kecepatan | Dia dari Flange | Pernyataan |
Pompa penggerak magnetik berlapis fluoropolimer | RMD | 1.8-400m3/jam | 8-80m | -20 ~ 150 °C | 0.12-132kw | 2900/1450 r/min | 12-200mm | Untuk kebutuhan khusus dapat disesuaikan |
MODEL
Model | Q | H | n | K | Kekuatan poros | NPSH | Kekuatan Motor ((kW) | |||
Viskositas Medium ((g/cm3) | ||||||||||
m3/jam | L/s | m | r/menit | % | kW | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
Model | Q | H | n | K | Kekuatan poros | NPSH | Kekuatan Motor (kW) | |||
Viskositas Medium (g/cm3) | ||||||||||
m3/jam | L/s | m | r/menit | % | kW | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
Catatan: Silakan hubungi penjualan untuk informasi lebih lanjut.
Lembar tahan korosi
Ketahanan KorosiData |
|||||||
Sedang |
Konsentrasi ≤% |
Suhu | Sedang |
Konsentrasi ≤% |
Suhu | ||
≤ 25°C | ≤ 95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | KOH | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba ((OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
Hai | √ | √ | C1H2O | √ | √ | ||
asam sianida hidroklorida | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
Aqua regia* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
menunjukkan ketahanan korosi yang baik; × menunjukkan beberapa tingkat korosi; * Menunjukkan bahan yang harus dipilih; Tidak ditandai menunjukkan setiap konsentrasi dapat diterima. |
Lebih dari 10.000+ pelanggan di industri kimia, farmasi, energi baru, foil aluminium elektronik dan industri lainnya telah memilih produk RICITE (pompa drive magnetik, pompa motor kaleng kimia,Pompa diafragma, pompa sentrifugal segel mekanik, dll), dan Ricite (Zhejiang) Science & Technology Co., Ltd telah berpartisipasi dalam penyuntingan beberapa standar dan spesifikasi teknis industri,dan memenangkan kehormatan teknologi tinggiRicite (Zhejiang) Science & Technology Co., Ltd berkomitmen untuk memproduksi pompa bebas kebocoran,dan mematuhi tujuan mengembangkan pompa drive magnetik, pompa mesin kaleng kimia, dan pompa lainnya, dan mengejar inovasi teknologi dan menyediakan pompa dan layanan yang dapat diandalkan, hemat biaya dan hemat energi kepada pelanggan.
