Informasi detil |
|||
Tempat asal | Cina | Nama merek | RICITE |
---|---|---|---|
Nomor model | RMI | Nama produk: | Pompa Sentrifugal Penggerak Magnetik Stainless Steel RMI |
Warna: | Merah, biru Disesuaikan | Kaliber: | 32-300mm |
MENGALIR: | 3,2-1000m3/jam | Mengangkat: | 8-150m |
Suhu: | -20 ℃ - +120 ℃(Sesuaikan sesuai kebutuhan+120 ℃ -+350 ℃) | Tekanan: | 0-1.6Mpa(Disesuaikan 1.6-30Mpa sesuai kebutuhan) |
Kekuatan: | 1.1-315KW | Aplikasi: | minyak bumi, kimia, farmasi, elektroplating |
Cahaya Tinggi: | pompa kimia penggerak magnetik sealless,pompa kimia penggerak magnetik sealless sentrifugal,pompa kimia magnetik |

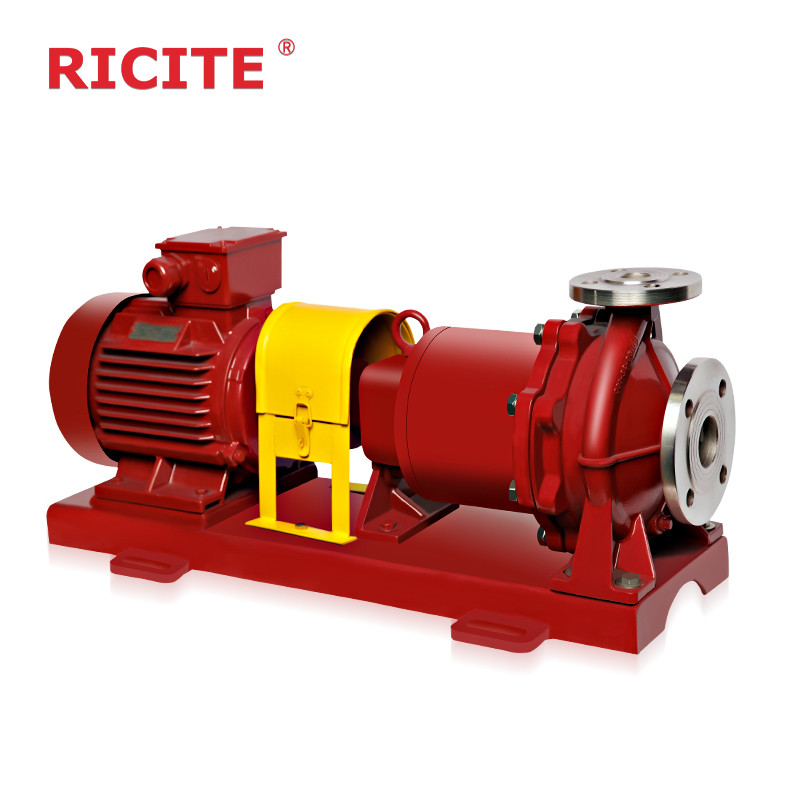

RMI Stainless Steel Magnetic Drive Pompa Sentrifugal
Deskripsi
RMIPompa magnet baja tahan karat adalah jenis pompa yang menggunakan transmisi magnet, yang dapat memisahkan motor dari tubuh pompa,menghindari masalah kebocoran cairan pada segel pompa tradisionalHal ini terutama terdiri dari perangkat penggerak, rotor magnetik, sealing shell, static seal, dan bagian lainnya.
Prinsip kerjanya adalah menggunakan transmisi magnetik untuk mengubah rotasi motor listrik ke rotasi tubuh pompa.motor listrik mendorong rotor magnet eksternal untuk berputar, dan melalui induksi medan magnet, rotor magnet internal rotor mendorong tubuh pompa untuk berputar.masalah kebocoran dari segel dinamis dapat dihindari, sehingga menghindari kebocoran cairan dan polusi lingkungan.
Secara keseluruhan, pompa magnet baja tahan karat memiliki kinerja penyegelan yang sangat baik dan dapat menghindari kebocoran cairan, sehingga mereka banyak digunakan di industri dengan persyaratan tinggi untuk kebocoran cairan dan polusi.
Aplikasi
RMI seri pompa drive magnetik cocok untuk minyak bumi, kimia, farmasi, galvanisasi, makanan, film dan pencetakan, pengolahan air, pertahanan nasional, dan industri lainnya,adalah pompa yang ideal untuk mengangkut mudah terbakar, mudah meledak, agresif, beracun, dimurnikan, dan berbagai cairan korosif.
Bagian basah dari pompa drive magnetik seri RMI terbuat dari stainless steel dan pompa ini cocok untuk transportasi media dengan tekanan tidak lebih dari 1,6Mpa, suhu tidak lebih dari 120°C,dan viskositas tidak lebih dari 30x 10-6 mz V / S, tidak ada partikel padat dan serat. Silakan hubungi penjualan untuk mendapatkan dukungan lebih lanjut jika tekanan lebih dari 1,6MPa, atau suhu melebihi 120 derajat, atau membutuhkan jaket panas, dll.
Fitur Struktural Mengedit Siaran
Magnet permanen
Magnet permanen yang terbuat dari bahan magnet permanen bumi langka memiliki kisaran suhu operasi yang luas (-45-400 °C), Coercivity tinggi, anisotropy yang baik dalam arah medan magnet,dan tidak ada demagnetisasi ketika kutub dekat satu sama lainIni adalah sumber medan magnet yang baik.
Sleeve isolasi
Ketika lengan isolasi logam digunakan, lengan isolasi berada dalam medan magnet sinusoidal bergantian,dan arus Eddy diinduksi pada bagian tegak lurus ke arah garis kekuatan magnetik dan diubah menjadi panas. Ekspresi untuk eddy arus adalah: di mana Pe - eddy arus; K - konstan; N - kecepatan nominal pompa; T - torsi transmisi magnetik; F - tekanan di dalam spacer;D - Diameter dalaman lengan spacerSetelah pompa dirancang, n dan T diberikan oleh kondisi operasi.dan mengurangi arus pusaran hanya dapat dipertimbangkan dari aspek seperti F dan DMemilih bahan non-logam dengan resistivitas tinggi dan kekuatan untuk membuat selang isolasi memiliki efek yang signifikan dalam mengurangi arus pusaran.
Tingkat aliran cairan pendingin dan pelumasan
Ketika pompa berjalan, sejumlah kecil cairan harus digunakan untuk mencuci dan mendinginkan area celah cincin antara rotor magnetik bagian dalam dan lengan isolasi,serta pasangan gesekan bantalan geserTingkat aliran cairan pendingin biasanya 2% -3% dari tingkat aliran desain pompa, dan area celah cincin antara rotor magnetik bagian dalam dan lengan isolasi menghasilkan panas tinggi karena arus pusaran.Ketika pelumas pendingin tidak cukup atau lubang pencucian tidak halus atau tersumbat, itu akan menyebabkan suhu media lebih tinggi dari suhu kerja magnet permanen, secara bertahap kehilangan magnetisme rotor magnet internal,dan menyebabkan drive magnet gagalKetika media adalah air atau cair berbasis air, kenaikan suhu di area celah cincin dapat dipertahankan pada 3-5 °C.kenaikan suhu di area celah cincin dapat dipertahankan pada 5-8 °C.
bantalan geser
Bahan yang digunakan untuk bantalan geser pompa magnetik termasuk grafit yang terimpregnasikan, PTFE yang diisi, keramik teknik, dll. Karena ketahanan panas yang sangat baik, ketahanan korosi,dan ketahanan gesekan keramik teknik, bantalan geser pompa magnet sebagian besar terbuat dari keramik teknik.celah bantalan tidak harus terlalu kecil untuk menghindari kecelakaan pegangan poros.
Karena fakta bahwa bantalan geser dari pompa magnetik dilumasi dengan media yang diangkut,bahan yang berbeda harus dipilih untuk membuat bantalan berdasarkan media yang berbeda dan kondisi operasi.
Fitur
1, CFD (Computational Fluid Dynamics) desain komponen hidrolik, saluran aliran yang luas, efisiensi tinggi, kinerja NPSHr rendah, kekuatan radial yang lebih sedikit.
2Bagian basah dibentuk oleh cetakan pengecoran yang tepat, dinding dalam saluran aliran yang halus, dan efisiensi tinggi.
3Pilih magnet permanen NdFeB (neodymium iron boron) dan SmCo (samarium cobalt) dengan kinerja tinggi untuk memastikan torsi magnet yang cukup.
4. low eddy arus dapat dirancang, sehingga efisiensi pompa lebih tinggi.
5Desain bagian modular, mudah dirawat.
6. bantalan polos dan poros diadopsi ketahanan tinggi keausan, ketahanan korosif tinggi SSiC, desain struktur posisi bantalan ganda unik, dengan struktur pelumasan dinamis,untuk memastikan kinerja yang stabil dan memperpanjang umur layanan.
7- Desain khusus pelumasan dan pendinginan: media transportasi digunakan untuk mengambil panas yang dihasilkan oleh arus pusaran pada kaleng dan melumasi bantalan rata,sehingga gaya aksial pompa dapat secara otomatis menyeimbangkan dan memastikan pengoperasian pompa yang aman.
8. kaleng yang terbuat dari stainless steel berkualitas tinggi dengan teknologi canggih, mengalirkan media sepenuhnya (ketika berhenti untuk perbaikan) dan otomatis kosong (ketika memulai kembali).
9Jaket panas, jaket pendingin, atau jaket suhu tinggi dapat ditambahkan jika aplikasi diperlukan.
Parameter:
Nama | TYPE | Aliran | Kepala | suhu kerja | daya | kecepatan | Dia dari Flange | tekanan |
Tidak berkarat baja magnetik pompa penggerak |
RMI | 3.2-1000m3/jam | 8-150m | -20~350°C | 1.1-315kw | 2900/1450 r/min | 32-200mm | 0-1.6Mpa (1.6-30 Mpa perlu disesuaikan) Putar searah jarum jam dari sisi motor) |
Kode Model:
Model:
Model | Q (m3/jam) |
H (m) |
n (r/menit) |
K (%) |
Motor | daya (Kw) |
RMI 32-20-125 | 3.2 | 20 | 2900 | 16 | YX490S-2 | 1.5 |
RMI 32-20-160 | 3.2 | 32 | 2900 | 18 | YX490L-2 | 2.2 |
RMI 40-25-105 | 6.3 | 12.5 | 2900 | 20 | YX490S-2 | 1.5 |
RMI 40-25-125 | 6.3 | 20 | 2900 | 24 | YX490L-2 | 2.2 |
RMI 40-25-160 | 6.3 | 32 | 2900 | 26 | YX4100L-2 | 3 |
RMI 40-25-200 | 6.3 | 50 | 2900 | 26 | YX4132S1-2 | 5.5 |
RMI 40-25-250 | 6.3 | 80 | 2900 | 20 | YX4160M1-2 | 11 |
RMI 50-32-125 | 12.5 | 20 | 2900 | 34 | YX4100L-2 | 3 |
RMI 50-32-160 | 12.5 | 32 | 2900 | 39 | YX4112M-2 | 4 |
RMI 50-32-200 | 12.5 | 50 | 2900 | 31 | YX4132S2-2 | 7.5 |
RMI 50-32-250 | 12.5 | 80 | 2900 | 25 | YX4160M2-2 | 15 |
RMI 65-50-125 | 25 | 20 | 2900 | 45 | YX4112M-2 | 4 |
RMI 65-50-160 | 25 | 32 | 2900 | 45 | YX4132S2-2 | 7.5 |
RMI 65-40-200 | 25 | 50 | 2900 | 35 | YX4160M2-2 | 15 |
RMI 65-40-250 | 25 | 80 | 2900 | 37 | YX4160L-2 | 18.5 |
RMI 65-40-315 | 25 | 125 | 2900 | 27 | YX4200L2-2 | 37 |
RMI 80-65-125 | 50 | 20 | 2900 | 55 | YX4132S2-2 | 7.5 |
RMI 80-65-160 | 50 | 32 | 2900 | 55 | YX4160M1-2 | 11 |
RMI 80-50-200 | 50 | 50 | 2900 | 50 | YX4160L-2 | 18.5 |
RMI 80-50-250 | 50 | 80 | 2900 | 45 | YX4200L1-2 | 30 |
RMI 80-50-315 | 50 | 125 | 2900 | 40 | YX4250M-2 | 55 |
RMI 100-80-125 | 100 | 20 | 2900 | 61 | YX4160M1-2 | 11 |
RMI 100-80-160 | 100 | 32 | 2900 | 61 | YX4160L-2 | 18.5 |
RMI 100-65-200 | 100 | 50 | 2900 | 60 | YX4200L1-2 | 30 |
RMI 100-65-250 | 100 | 80 | 2900 | 56 | YX4250M-2 | 55 |
RMI 100-65-315 | 100 | 125 | 2900 | 50 | YX4280M-2 | 90 |
Lebih dari 10.000+ pelanggan di industri kimia, farmasi, energi baru, foil aluminium elektronik dan industri lainnya telah memilih produk RICITE (pompa drive magnetik, pompa motor kaleng kimia,Pompa diafragma, pompa sentrifugal segel mekanik, dll), dan Ricite (Zhejiang) Science & Technology Co., Ltd telah berpartisipasi dalam penyuntingan beberapa standar dan spesifikasi teknis industri,dan memenangkan kehormatan teknologi tinggiRicite (Zhejiang) Science & Technology Co., Ltd berkomitmen untuk memproduksi pompa bebas kebocoran,dan mematuhi tujuan mengembangkan pompa drive magnetik, pompa mesin kaleng kimia, dan pompa lainnya, dan mengejar inovasi teknologi dan menyediakan pompa dan layanan yang dapat diandalkan, hemat biaya dan hemat energi kepada pelanggan.
